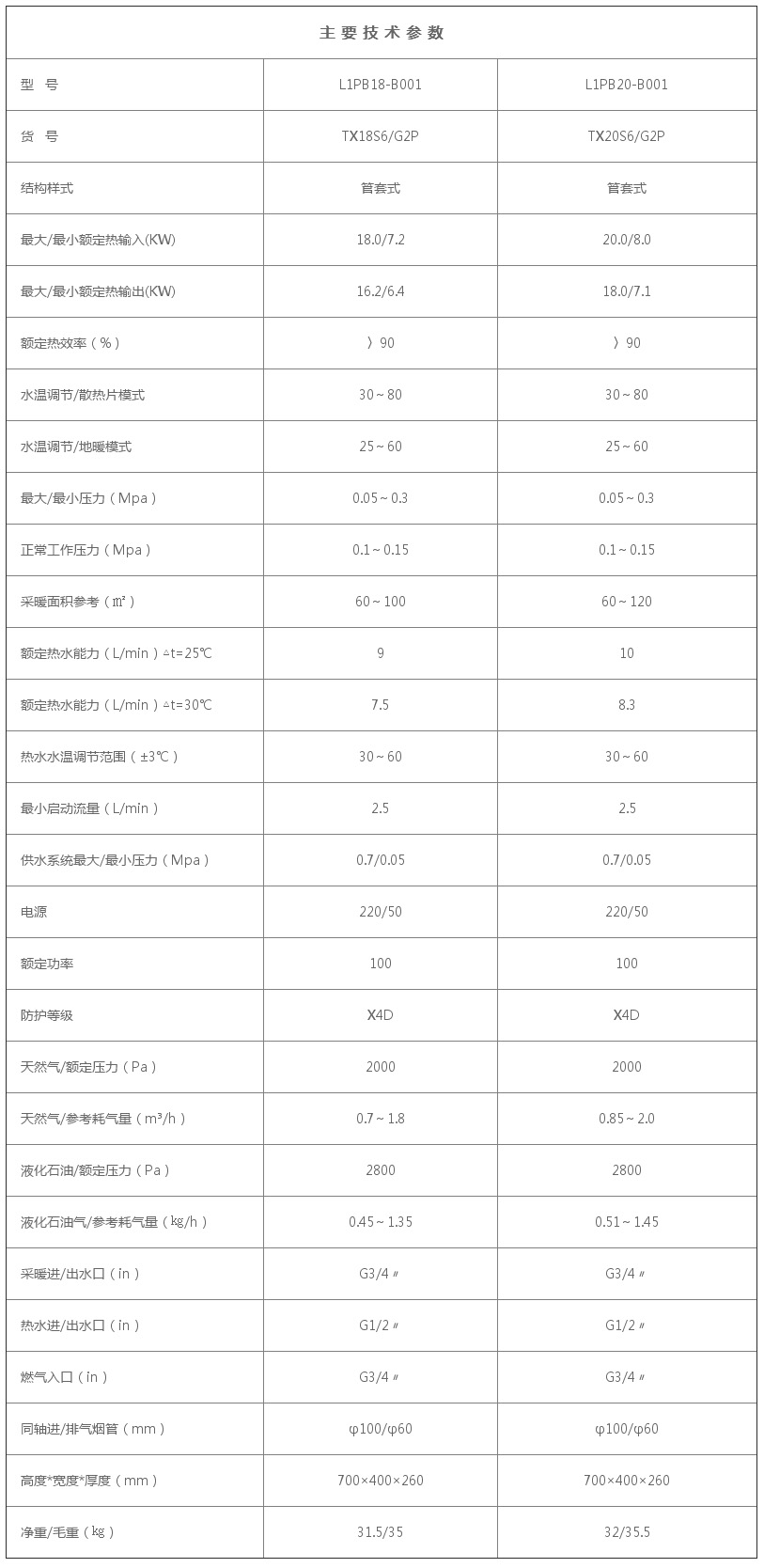

验收
与壁挂炉一起供应的主要附件如下
■安装使用说明书
■保修卡
■壁挂炉挂板及膨胀管螺钉
水路连接件及垫片
其余想见装箱清单
安装使用说明书是壁挂炉壁挂炉安装和使用的基础，应仔细阅读和保存
安装要求
■壁挂炉必须安装在有利于废气排放和空气流通的室内。
■壁挂炉不宜暗装。
■房间的配电器具应有接地线，器具连接的开关不应设置在有浴盆或淋浴设备的房间；插头、插座应通过相关认证。
■壁挂炉不可安装在如下地方：
●室外
●卧室、客厅、浴室和地下室
●橱柜内
●楼梯和安全出口5米内
固定挂墙板或L形膨胀螺钉
|
■用水平仪调好支撑板的位置并校好水平
|
■取下支撑板，进行钻孔
|
|
■如果需要，可加入垫片
|
■用固定螺丝将挂板固定在墙上
|
|
■标出固定点
|
■用水平仪调好水平度
|
注意：保留壁挂炉最小维修操作空间。如图所示
水路连接
按照壁挂炉各进出水管的位置进行连接，下图为采暖系统和生活水系统示意图，该图显示出了管路接口的位置和尺寸。
燃气管路连接
在与燃气管道连接钱，请检查：
所使用的燃气是否与壁挂炉铭牌上标识的燃气种类匹配。禁止使用规定以外的燃气。
燃气管道内部是否清洁。
如果燃气带有固体粒子杂质，请安装过滤器。安装完毕后请检查各管道接口的密封性。
不要将燃气管道作为电气装置的地线。
必须有个地接管道与安全阀连接。
排烟管的安装
注意：
必须使用本产品所配的专用排烟管，并且不得对排烟管自行改造。
排烟管安装就应有向外低2度的坡度，以便冷凝水流出。
排烟管通过可燃墙壁时，必须用大于20mm厚度不然耐高温材料围护。
不要将排烟管埋在天花板内，如果确实需要，必须用大于20mm厚度不燃耐高温材料围护。
排烟管与其穿过的墙壁上的圆孔之间的间隙，不得用水泥类东西填充，否则不流于维修操作。
排烟管上的排气孔和进气口应伸至墙外，不得被堵住，应保证排气和进气的畅通。
排烟管的外表面应与上面的建筑物相距45mm以上，如上图所示。
若使用加长管，所有的接口必须密封，不得使废气漏入室内。
壁挂炉必须与排烟管连接，排烟管必须伸出室外，没有排烟管，禁止壁挂炉运行。
排烟管注意事项
■要注意烟管安装的密封性，即在安装烟管弯头时，要将内烟道对准壁挂炉的排烟道，并且外烟道与壁挂炉要连接牢固，不得松动；烟管弯头与标准烟管、加长烟管之间应有足够的搭接长度（不小于30mm），以确保其密封性。
■烟管的链接方式分为标准连接方式与加长连接方式，不管是哪种连接方式，都只用一根标准烟管，所加的烟管弯头以及加长烟管的数量，根据前面表格的算法，不应超过允许的直线长度。
■器具安装之后，安装人员应对器具的给排气系统进行位置标识，安装人员应向用户介绍器具及其安全装置的使用方法。
排烟管的限流环
■排烟管需要根据安装要求确定最合适的方向
■下表列出安装限流环和不安装限流环的允许直线长度，限流环要使用螺丝刀拆掉。
■排烟管弯头折合成直线长度的换算：90度弯头相当于0.85米直管长度，每增加一个90度弯头应相应减少0.85米直管长度。
加长烟管的连接
根据壁挂炉安装位置及排烟管出口位置确定排烟管的总长，确定是否去掉烟管限流环和使用加长烟管，如下图所示：
将标准排烟管穿过墙孔伸出室外
套上烟管法兰
烟管弯头安装在壁挂炉进/排气接口上
将加长烟管套接在烟管弯头和标准烟管中间
调整加长烟管至适合的长度
排烟管安装的具体步骤
用烟管安装模板在墙上适当位置打一个直径105mm的孔，孔向下倾斜2度。
排烟管如果开在侧面的墙壁上，应以烟管安装模板的中心做水平线至同轴烟管出口中心。
以排烟管出口中心为圆心画直径105mm的圆。
以所画圆为边界打孔。
旧系统和可更新系统上的安装
循环泵的流量和扬程与系统匹配
